Mianowicie potrzebujemy wiedziec dwie informacje.Jaka ilość zebów maja te dwa koła zębate.Opierajac sie na naszych danych z naszego projektu to koło napedzajace ma 16 zębów a koło zębate odbierające(mniejsze) ma 10 zębow.
S1=16
S2=10
I=16/10
I=1,6
środa, 7 kwietnia 2010
wtorek, 6 kwietnia 2010
Budowa przekładni mechanicznej
Moja grupa zajeła sie właśnie budową takiej przekładni.Na dole na rysunku zaprezentuje jej wykonanie z opisem i potrzebne nam cześci do zrealizowania calu.
Oto cześci które poslużyły nam do budowy przekładnie mechanicznej. Dwa koła zębate zostały zabrane z tylniego mostu napedowego z Bmw 318i karoseria E36.Dwie podkładki oraz dwa małe odcinki pustej rurki i kawałek blachy.
Nastepnie wyginamy blache i mocujemy dwie czescie rurki w dwoch miejscach blachy i na tych tez rurkach beda zamocowane koła zębate.

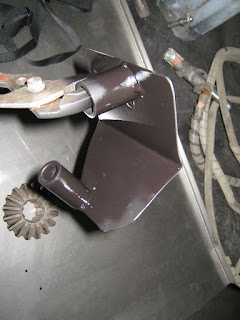

Po zamocowaniu jak pokazano na rysunku wyżej w celu poprawieniu estetycznym i uniknieciu erozji malujemy czesci farba do metalu która nam odpowiednie je zakonserwuje.
Po malowaniu nastepuje moment złożeniowy wszystkich cześci.Nakładamy na każda rułke podkładke a pozniej koło zębate jak na rysunku.
I tak o to skonstrułowaliśmy prsota przekładnie mechaniczna tak ona powinna wygladać.
fxd
Oto cześci które poslużyły nam do budowy przekładnie mechanicznej. Dwa koła zębate zostały zabrane z tylniego mostu napedowego z Bmw 318i karoseria E36.Dwie podkładki oraz dwa małe odcinki pustej rurki i kawałek blachy.
Nastepnie wyginamy blache i mocujemy dwie czescie rurki w dwoch miejscach blachy i na tych tez rurkach beda zamocowane koła zębate.
Po zamocowaniu jak pokazano na rysunku wyżej w celu poprawieniu estetycznym i uniknieciu erozji malujemy czesci farba do metalu która nam odpowiednie je zakonserwuje.
Po malowaniu nastepuje moment złożeniowy wszystkich cześci.Nakładamy na każda rułke podkładke a pozniej koło zębate jak na rysunku.
I tak o to skonstrułowaliśmy prsota przekładnie mechaniczna tak ona powinna wygladać.
fxd
Przekładnie zębata
Przekłądnie zębate sa to - przekładnia mechaniczna, w której przeniesienie napędu odbywa się za pośrednictwem nawzajem zazębiających się kół zębatych które służą do zmiany prędkości obrotowej, oraz momentu obrotowego.
A u góry mamy animacje jak działaja takie przekładnie zębate.
